Milliseid seadmeid on vaja fotogalvaanilise sidepunkti ehitamiseks? Fotogalvaaniliste sidepunktide ehitamise juhend

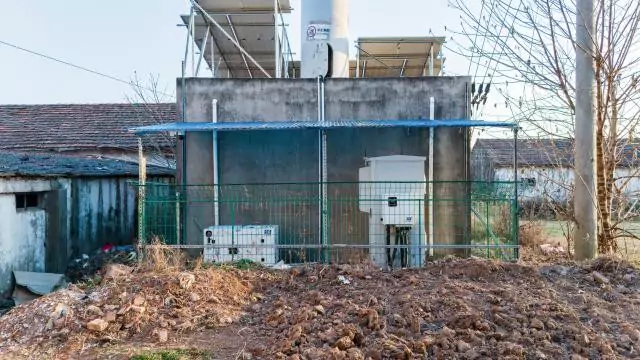

Fotogalvaaniline sidepunkt on uuenduslik infrastruktuuri vorm, mis ühendab fotogalvaanilise energia tootmise tehnoloogia sidebaasjaamade ehitamisega. See pakub stabiilset ja usaldusväärset toiteallikat sideseadmetele piirkondades, kus võrgu leviala on halb, näiteks kaugemates piirkondades, mägistes piirkondades ja saartel. See artikkel annab üksikasjaliku ülevaate fotogalvaaniliste sidepunktide ehitamiseks vajalikest põhi- ja abiseadmetest ning peamistest konfiguratsioonikaalutlustest, pakkudes praktilisi juhiseid valdkonna spetsialistidele.

I. Põhilised elektritootmisseadmed

1. Fotogalvaanilised moodulid (päikesepaneelid)

Fotogalvaanilised moodulid on kogu süsteemi „süda“, mis vastutab päikeseenergia muundamise eest alalisvooluks (DC). Sidekeskustes kasutatakse tavaliselt monokristallilisi või polükristallilisi räni päikesepaneele, mille võimsus on üldiselt vahemikus 200 W kuni 400 W. Fotogalvaaniliste moodulite arv ja võimsus tuleb vastavalt konfigureerida, lähtudes sideseadmete energiatarbimisest ja kohalikest päikesevalguse tingimustest. Soovitatav on valida kaubamärgiga tooted, millel on kõrge muundamise efektiivsus ja tugev ilmastikukindlus, ning jätta 15–20% võimsusvaru.

2. Fotogalvaanilised inverterid

Inverterid muudavad fotogalvaaniliste moodulite tekitatud alalisvoolu vahelduvvooluks, mida kasutavad sideseadmed. Sidekeskuste jaoks on soovitatav kasutada puhta siinuslaine invertereid, kuna need tekitavad puhta väljundlainekuju, mis kaitseb tundlikke sideseadmeid. Võimsuse valiku osas peaks inverteri nimivõimsus olema 1.5–2 korda suurem kui sideseadme koguvõimsus, et tagada stabiilne töö isegi tippkoormuse ajal.

3. Akupank

Akupank toimib fotogalvaaniliste sidepunktide „energiareservuaarina“, varustades sideseadmeid energiaga öösel või pilvise või vihmase ilmaga. Kolm levinumat tüüpi on pliiakud, geelakud ja liitiumioonakud. Pliiakud on odavamad, kuid lühema elueaga; geelakud on vähe hooldust vajavad ja sobivad mehitamata kohtadesse; kuigi liitiumioonakud on kallimad, pakuvad nad pikka tsüklit ja suurt energiatihedust, mistõttu on need eelistatud valik tipptasemel saitide jaoks. Aku mahtuvus tuleb arvutada kohaliku maksimaalse järjestikuste vihmaste päevade arvu ja sideseadmete keskmise päevase energiatarbimise põhjal.

II. Energiajaotus- ja juhtimisseadmed

1. PV-kontroller

PV-kontroller toimib fotogalvaanilise elektritootmissüsteemi „ajuna“. See haldab laadimisprotsessi PV-moodulitelt akudele, hoiab ära ülelaadimise ja ületühjendamise ning pikendab aku eluiga. Sidepunktide jaoks on soovitatav valida MPPT (maksimaalse võimsuspunkti jälgimise) kontroller, mis võib parandada elektritootmise efektiivsust 15–30% võrreldes PWM-kontrolleritega. Kontrolleri nimivool peaks olema suurem kui 1.25 korda PV-moodulite lühisvoolust.

2. Toitejaotuskapp

Toitejaotuskappi kasutatakse elektrienergia tsentraliseeritud haldamiseks ja jaotamiseks ning see sisaldab kaitsekomponente, nagu kaitselülitid, kaitsmed ja ülepingekaitsmed. Sidepunkti toitejaotuskapil peab olema mitu kaitsefunktsiooni, sealhulgas piksekaitse, ülekoormuskaitse ja lühisekaitse, et tagada toiteallika ohutus. Kapil peaks olema IP65 kaitseklass, et see taluks karme välistingimusi.

3. Seiresüsteem

Kaugseiresüsteem toimib PV-kommunikatsioonipunkti „silmadena“, mis suudab reaalajas jälgida olulisi parameetreid, nagu PV-moodulite energiatootmine, aku laetuse tase, inverteri olek ja ümbritseva õhu temperatuur. Andmed edastatakse seirekeskusesse 4G/5G-võrkude või satelliitside kaudu, võimaldades järelevalveta tööd ja rikketeateid. Seiresüsteem peaks sisaldama selliseid funktsioone nagu ajalooliste andmete salvestamine, häireteated ja kaugjuhtimine.

III. Konstruktsioon ja paigaldusseadmed

1. PV-kinnitussüsteemid

Fotogalvaaniliste moodulite kinnitamiseks ja toestamiseks kasutatakse PV-kinnitussüsteeme; sobiv tüüp tuleb valida paigalduskoha topograafiliste tingimuste põhjal. Maapinnale paigaldatavate paigaldiste puhul võib kasutada betoonvundamente või kruvivaiu; katusele paigaldatavate paigaldiste puhul tuleb arvestada kandevõime ja veekindlusega; kaldpinnale paigaldatavate paigaldiste puhul on vaja reguleeritava nurga all kinnitussüsteeme. Kinnitusmaterjalid peaksid olema kuumtsingitud terasest või alumiiniumisulamist, mis pakuvad suurepärast korrosioonikindlust.

2. Kapid ja riiulid

Sideseadmed tuleb paigaldada kõrge kaitseklassiga kapidesse. Kappide kaitseklass on tavaliselt IP55 või IP65, mis tagab tolmu-, veekindluse ja korrosioonikindluse. Kappide sisemus vajab ratsionaalset paigutust, kus on piisavalt ruumi soojuse hajutamiseks, ning see peab olema varustatud temperatuuri reguleerimissüsteemiga (ventilaatorid või kliimaseade), et tagada seadmete töötamine sobival temperatuuril.

3. Kaablid ja pistikud

Fotogalvaanilised süsteemid vajavad spetsiaalseid PV-kaableid, mis on UV-kindlad, kõrgele temperatuurile ja madalale temperatuurile vastupidavad. Sideseadmete toitekaablid peaksid olema varjestatud, et minimeerida elektromagnetilisi häireid. Kõik pistikud peavad olema veekindlad ja tolmukindlad; soovitatav on tööstusliku kvaliteediga tooted, näiteks MC4-pistikud.

IV. Ohutus- ja abiseadmed

1. Piksekaitsesüsteem

Kuna PV-sidepunktid asuvad tavaliselt avatud aladel, on piksekaitse eriti oluline. Paigaldada tuleb piksevardad ja ülepingekaitseseadmed ning luua nõuetekohane maandussüsteem. Maandustakistus peaks olema alla 10 Ω, et tagada ohutu voolu hajumine pikselöögi ajal.

2. Tuleohutusvarustus

Kappide sisemused peaksid olema varustatud automaatsete tulekustutussüsteemidega (näiteks heptafluoropropaani gaasisüsteemid) ja kohapeal peaksid olema tulekustutusvahendid, näiteks pulberkustutid. Jälgimissüsteem peaks integreerima suitsu- ja temperatuurihäire funktsioonid.

3. Keskkonnaseire seadmed

Paigaldage keskkonnaseireseadmed, näiteks temperatuuri- ja niiskusandurid, samuti tuule kiiruse ja suuna andurid, et pakkuda süsteemi tööks keskkonnaandmeid. Äärmuslike ilmastikutingimuste korral saab süsteem oma tööstrateegiat automaatselt kohandada, et kaitsta seadmete ohutust.

V. Konfiguratsiooni põhipunktid ja soovitused

1. Võimsuse sobitamise põhimõte

Fotogalvaaniliste moodulite võimsus, aku mahtuvus ja inverteri võimsus peavad olema mõistlikult sobitatud. Üldiselt järgib konfiguratsioon suhet "fotogalvaanilise mooduli võimsus : aku mahtuvus : inverteri võimsus = 1:1.2:1.5", kuigi kohalike päikesevalguse tingimuste ja sideseadmete energiatarbimise põhjal tuleks teha spetsiifilisi kohandusi.

2. Koondamise disain

Arvestades selliseid tegureid nagu seadmete vananemine ja efektiivsuse langus, on süsteemi projekteerimisel soovitatav reserveerida 20–30% võimsuse varu. Kriitiliste seadmete, näiteks kontrollerite ja inverterite puhul on soovitatav N+1 varukonfiguratsioon.

3. Hooldusmugavus

Seadmete paigutus peaks hõlbustama hooldust ja remonti, jättes piisavalt tööruumi. Akud tuleks paigaldada hästi ventileeritavatesse kohtadesse, et neid oleks lihtne vahetada. Jälgimissüsteem peaks andma üksikasjalikku teavet seadmete oleku kohta, et hõlbustada rikete diagnoosimist.

4. Kulude-tulude analüüs

Seadmete valimisel tuleb põhjalikult arvestada selliste teguritega nagu alginvesteering, käitamis- ja hoolduskulud ning kasutusiga. Kuigi tipptasemel seadmetega kaasneb suurem alginvesteering, võib see pikas perspektiivis vähendada omamise kogukulusid (TCO).

Fotogalvaaniliste sidejaamade ehitamine on süstemaatiline inseneriprojekt, mis nõuab sobivate seadmete konfiguratsioonide valimist vastavalt konkreetsetele rakendusstsenaariumidele. Enne projekti elluviimist on soovitatav läbi viia üksikasjalikud kohapealsed uuringud ja koormusanalüüsid, et töötada välja teaduslikult põhjendatud ehitusplaan. Lisaks tuleks luua terviklik käitamise ja hoolduse juhtimissüsteem, mis hõlmab regulaarseid seadmete ülevaatusi ja hooldust, et tagada sidejaamade pikaajaline stabiilne töö. Fotogalvaanilise tehnoloogia pideva arengu ja kulude jätkuva languse tõttu mängivad fotogalvaanilised sidejaamad üha olulisemat rolli üha rohkemates valdkondades, pakkudes usaldusväärset sideühendust kaugemates piirkondades.
